Witam, przychodzę prosić o pomoc w kwestii renderowania kształtów na linii shp oraz wypełnienia liniowego poligonu.

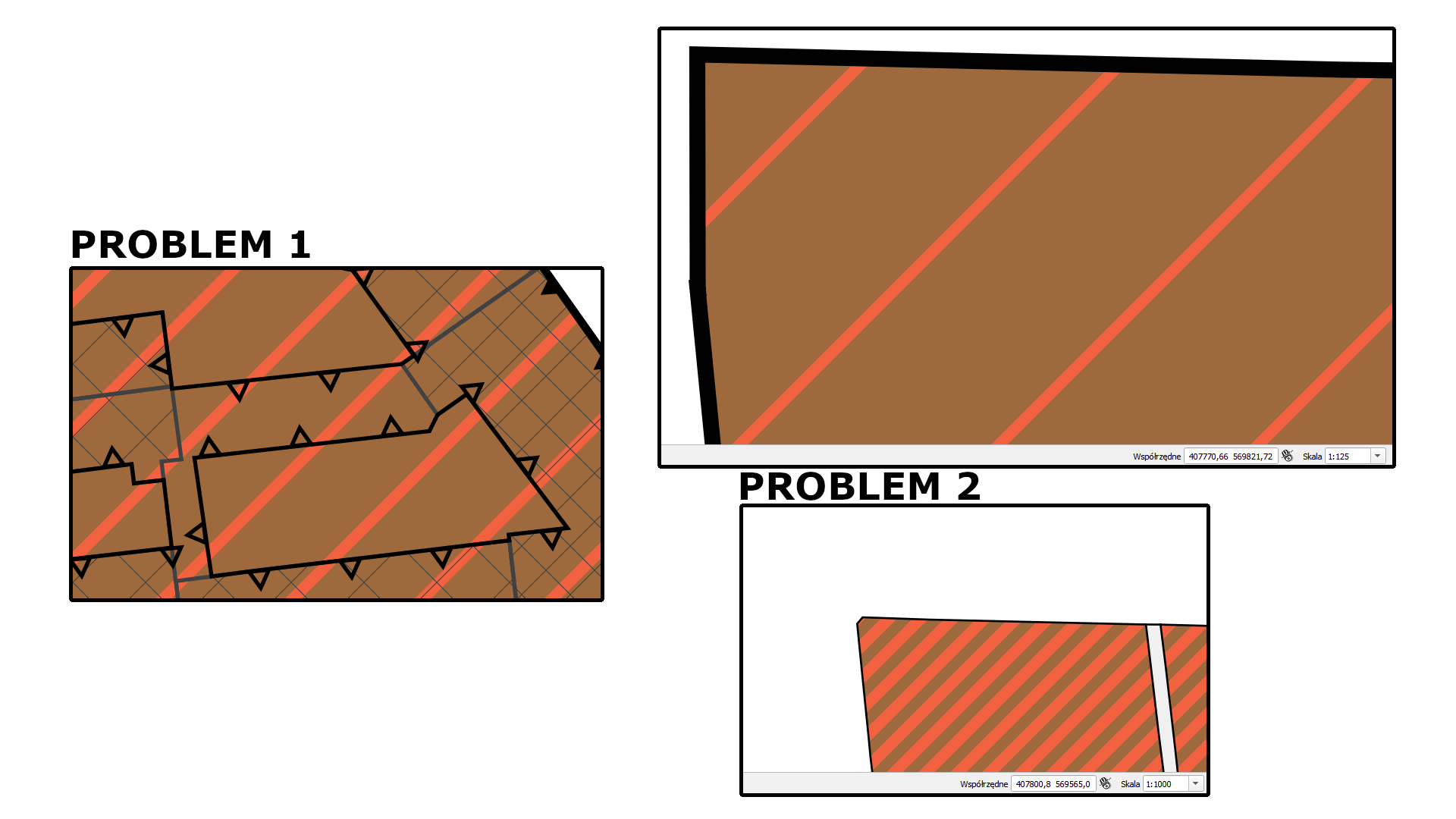

Pierwszy problem dotyczy kształtów na linii. Jak widać na załączonym screenie kształty (trójkąty), które umieściłem na linii w dość nieelegancki sposób renderują się na krawędziach. Moje pytanie brzmi czy jest jakaś możliwość, aby zablokować takie renderowanie kształtów. Dodam też, że warstwa jest renderowana dla skali 1:1000.
Drugi problem dotyczy renderowanie się wypełnienia linią poligonu. Ponownie renderowanie warstwy ustawiłem na 1:1000. Jednak sposób wyświetlania wypełnienia wraz z przybliżaniem i oddalaniem zmienia się. Czy istnieje metoda, aby zablokować wyświetlanie warstw, tak aby faktycznie cały czas była wyświetlana tak jak dla skali 1:1000?
(Przepraszam za pojedynczą grafikę, ale inaczej się nie dało)
O co chodzi z trójkątami? o przesunięcie? Jeśli tak to nie ma zbytnio opcji, chyba tylko przesunięcie wzoru o jakieś 3 mm. Jeśli chodzi o render przeznaczenia MPZP, możesz zablokować skalę i pomniejszeniem pracować lub ustalić styl w jednosktach metrycznych i ustalić zgodne szerokości ze skalą.
Mógłbym prosić o dokładniejsze wyjaśnienie jak ustalić szerokości zgodne ze skalą mapy. Jak na razie zablokowałem skalę na 1:1000. Prosiłbym o instrukcję gdzie dokładnie muszę wejść.
(Z góry przepraszam, że mogę nie wiedzieć jakiś oczywistych rzeczy, ale jeszcze się uczę)
szerokość linii jaką masz ustawioną? 4mm?
Nie ma co przepraszać, rozumiem
Ogólnie w układzie wydruku w skali powinno wyglądać dobrze.

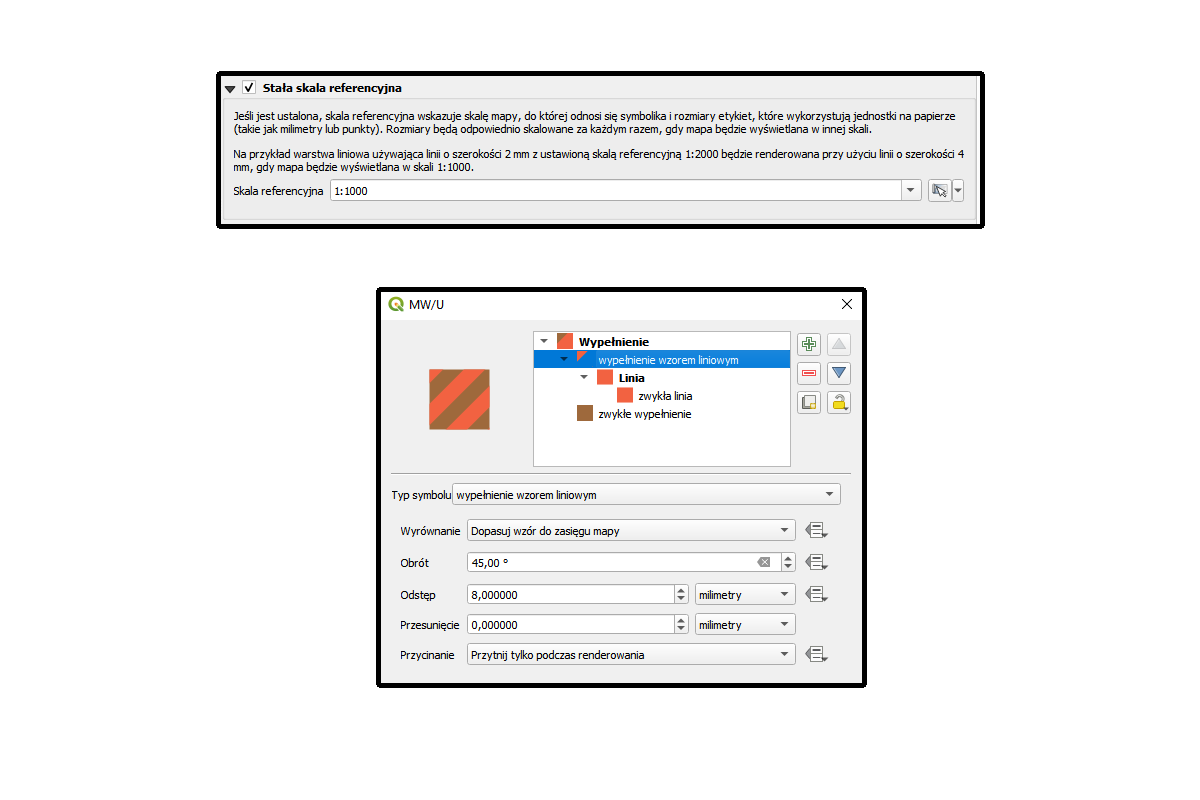

Chodzi mi o ten panel, możesz ustawić skale 1:1000, kliknąć kłódkę i zablokować. Potem np. scrollem w myszce zmieniać powiększenie, skala będzie zawsze 1:1000, ale ja w projekcie nie mam problemów z przeznaczeniem terenów, sprawdź szerokość linii czy nie masz w punktach.
Dzięki za odpowiedź. A jeśli chodzi o szerokość linii to miałem tak jak w pozporządzeniu 0,7 mm, więc jednostka jest okej. Okazuje się, że rozwiązaniem problemu linii była właśnie kłódka
. Ciężko zwórcić uwagę na tak mały detal,
ale linie szrafu przeznaczenia mają szerokość 4mm, a linie rograniczające przeznaczenia mają 0.7mm.
“w przypadku, gdy zastosowane klasy mają różne oznaczenia graficzne, stosuje się kreskowanie składające się z równoległych linii o szerokości 4 mm i nachyleniu 45 stopni liczonym od osi x. Kolejność kreskowania ustala się według kolejności klas określonej w tabeli;”
@jbobrowski możesz dodać tag do posta, żeby przypiąć do do Urbanistyki i planowania przestrzennego? Może ktoś będzie miał podobny problem
