Dzielenie gotowego rysunku na arkusze z zakładką

Pomoc QGIS
,
1

Cześć!

Szukam inspiracji, innych metod - mianowicie często muszę gotowy rysunek np. 3,7m szeroki podzielić na mniejsze arkusze do wydruku i powinien to być podział z zakładką, czyli żeby arkusze miały część wspólną a nie były po prostu krojone.

Nie mam na to żadnego lepszego pomysłu niż zmniejszenie strony do szerokości arkusza wydruku i przesuwanie przy pomocy prowadnic..

Wszystkie sugestie mile widziane, dzięki!

2
  1. Ustalasz rozmiar wydruku i skalę
  2. W Processingu “Zasięg mapy z wydruku jako warstwa”
  3. Powstanie obiekt wielkości mapy na wydruku. Odczytaj rozmiar obiektu

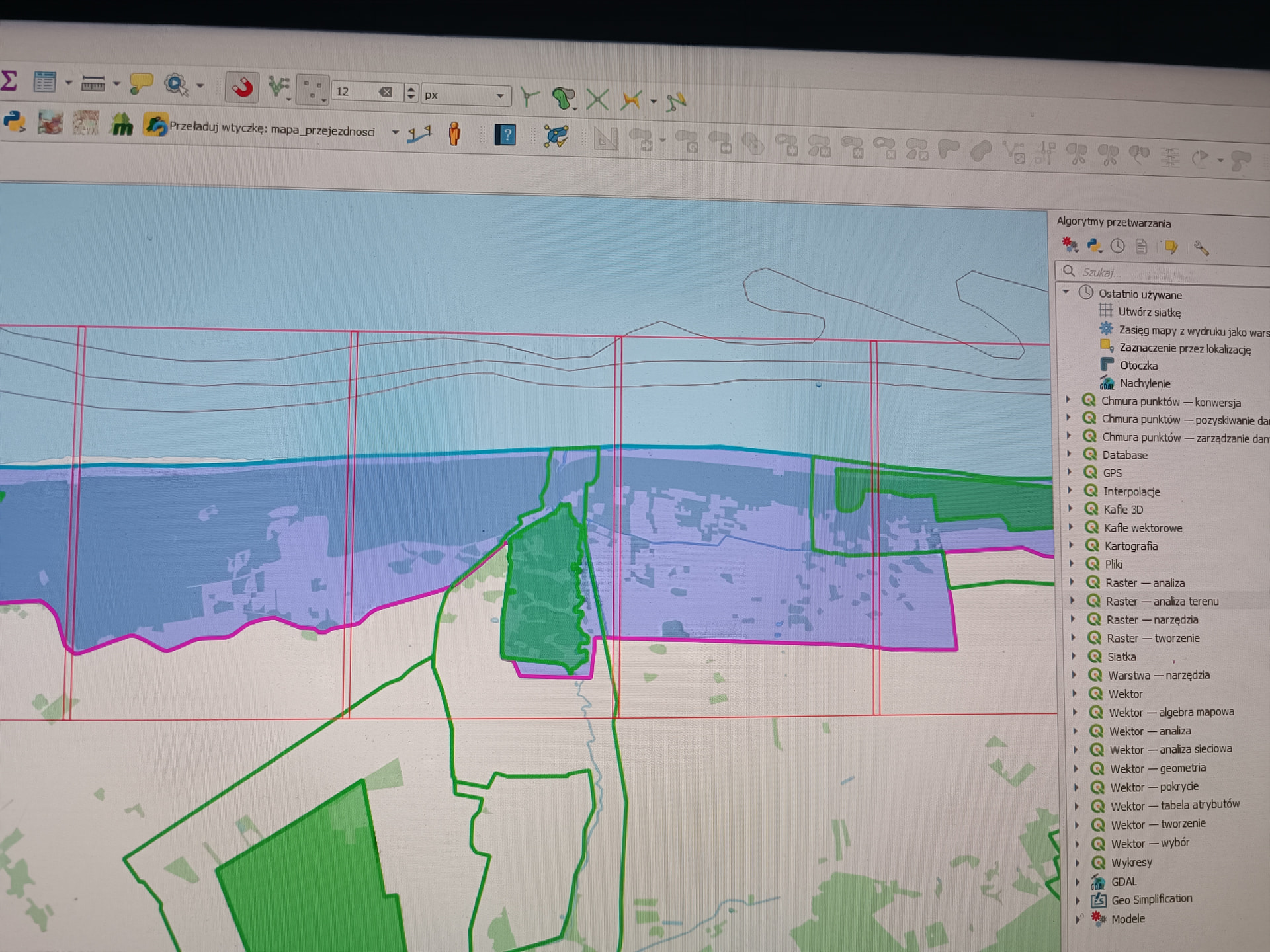

  4. W menu Wektor → Research tools → Utwórz siatkę, typ siatki Prostokąt, rozmiary jak odczytane, nakładanie tyle ile potrzebujesz
  5. Generujesz siatkę według warstwy lub rysujesz zasięg

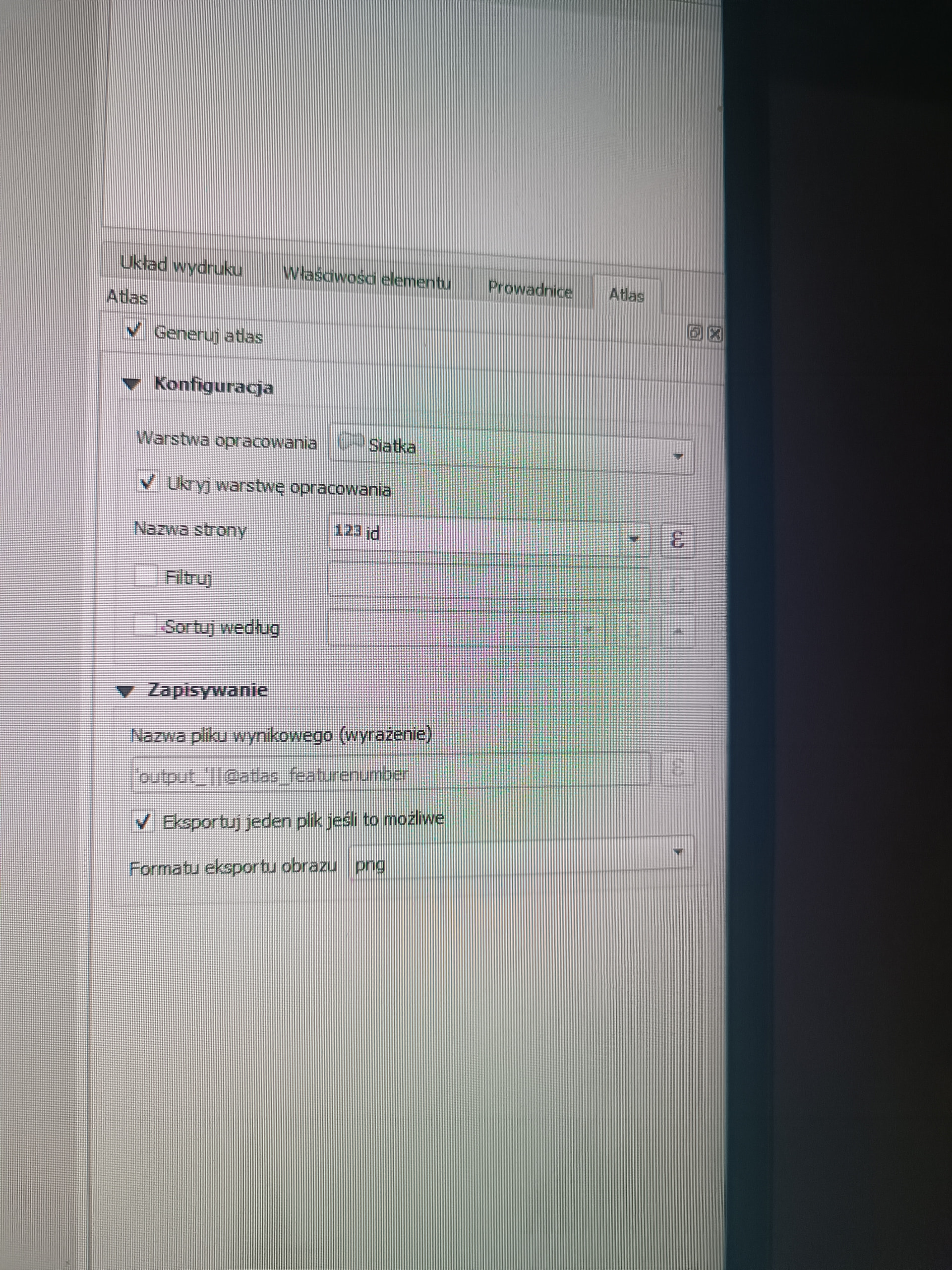

  6. Na wydruku uruchamiasz Atlas wskazując jako warstwę opracowania utworzoną siatkę
  7. Zaznaczasz ukrycie warstwy opracowania

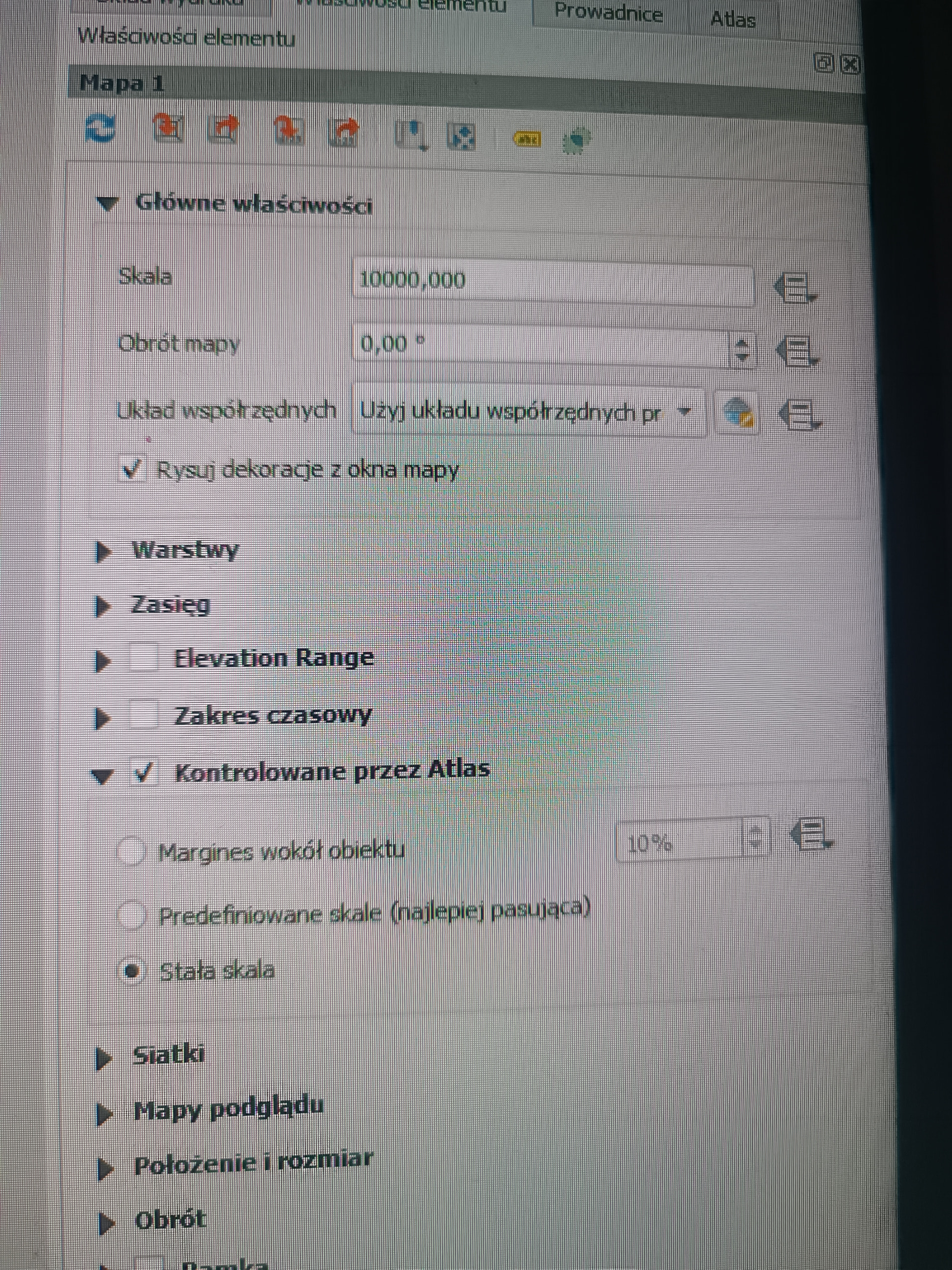

  8. We właściwościach obiektu mapa ustawiasz Kontrolowane przez Atlas - stała skala

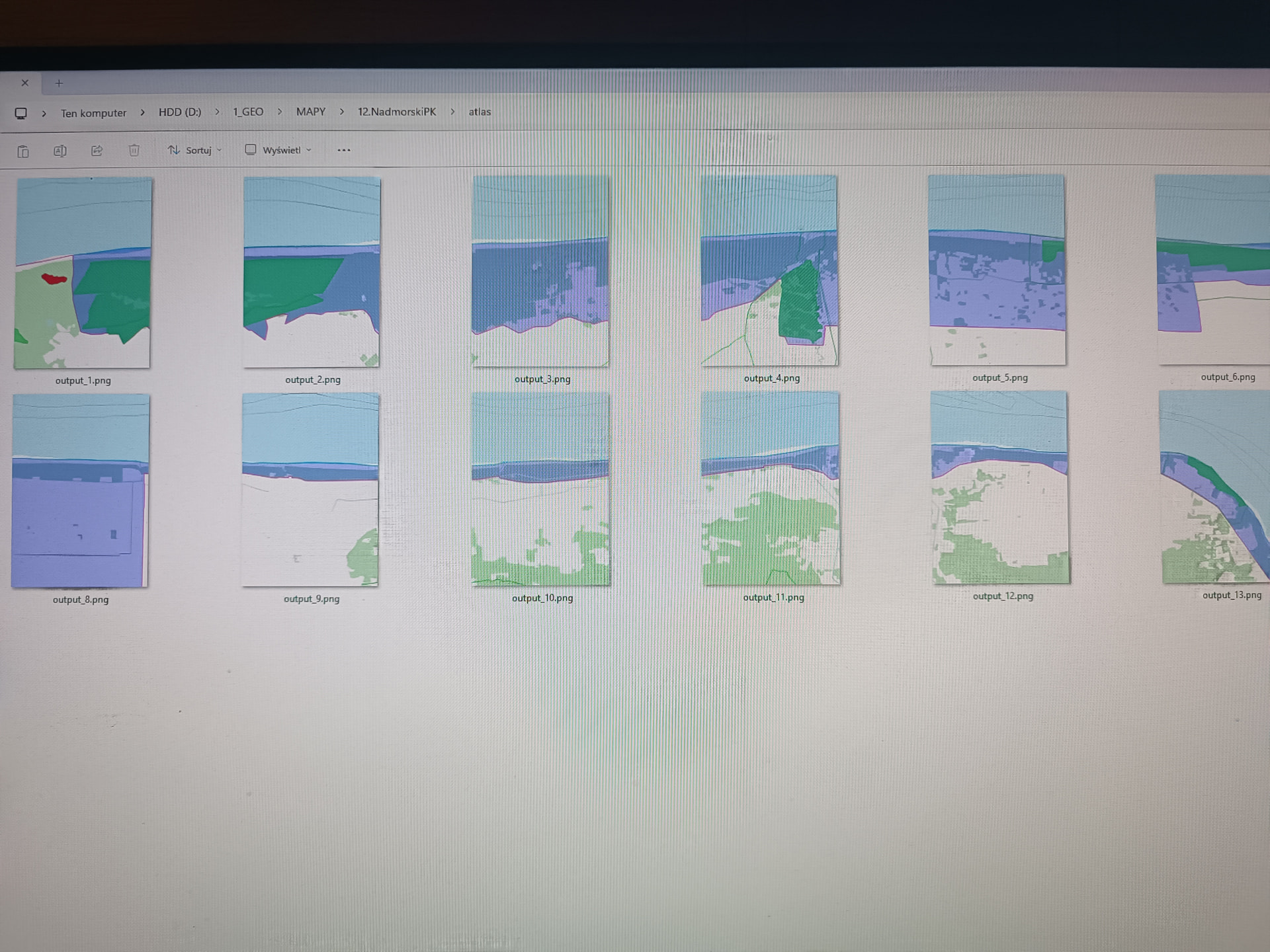

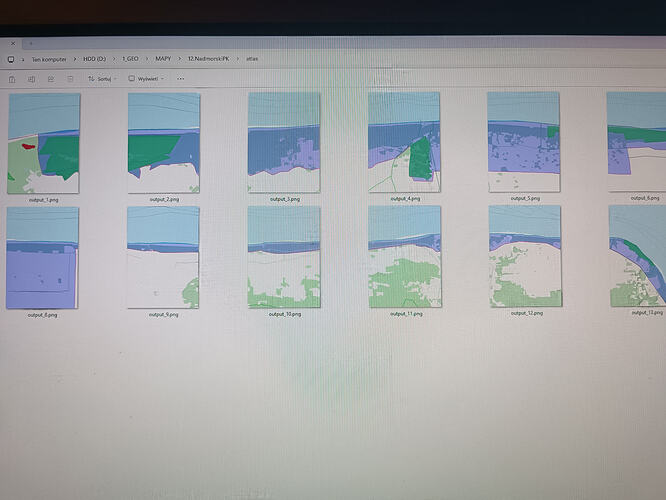

  9. Włączasz Atlas i cieszysz się równo ułożonymi wydrukami arkuszy
3

Dzięki, przetestuje! :slight_smile:

4

17836275401575691683064274486381
178362754015756916830642744863811920×1440 577 KB

17836277469832008120234903479133
178362774698320081202349034791331920×1440 559 KB

17836276693098123011814142675419
178362766930981230118141426754191920×2560 1.83 MB

17836276351196619108591182894233
178362763511966191085911828942331920×2560 1.32 MB

5

No tak, tylko u mnie jest kwestia ramki, legendy i skali liniowej, opisów i innych bajerów. :slight_smile:

6

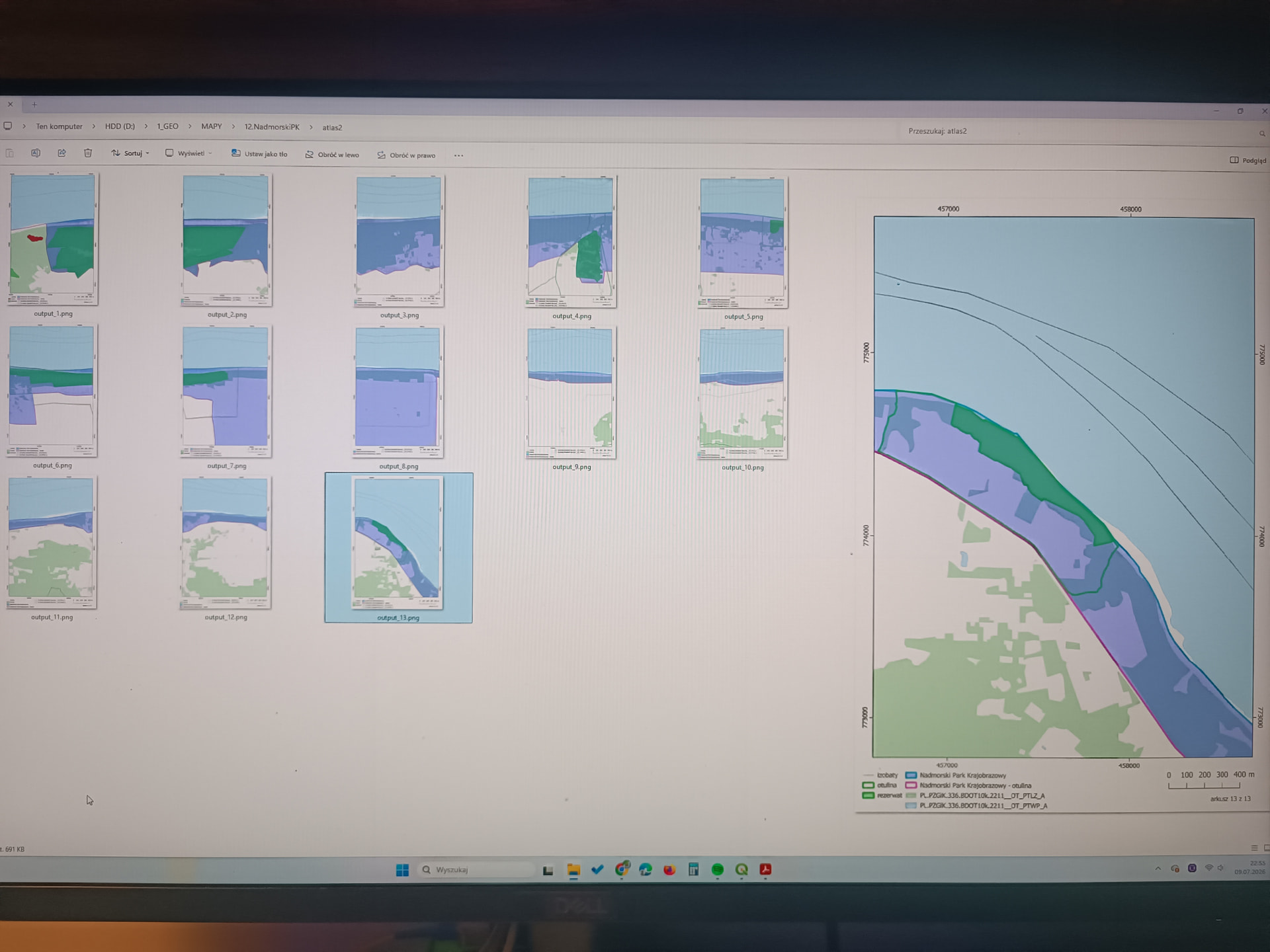

Ale w sensie, że te elementy mają być na każdym arkuszu?

17836305321955326256306600320089
178363053219553262563066003200891920×1440 273 KB

7

Nie, jeśli np. ramka i legenda były w prawym dolnym rogu to tam mają być tylko na tym arkuszu wg. cięcia. Muszę potestować na spokojnie, kiedyś z tym walczyłem i dałem sobie spokój :slight_smile:

8

To może dobrym rozwiązaniem byłoby wygenerowanie wszystkich arkuszy w tej samej skali z atlasu, a tylko ten jeden w tejże samej skali z ramką dorobić ręcznie?

9

skala musi być taka sama. Tylko to jest większy kłopot, bo ramka to 1 z elementów, więc takich arkuszy do dorobienia może być więcej.

10

Wydaje mi się, ze kiedyś (do QGIS 2.x) była do tego wtyczka, ale porzucono jej rozwój. Jeśli nie ma nic nowszego/zstępującego, to warto pomyśleć w Stowarzyszeniu nad ogarnięciem tegoż - bo prosty/łatwy podział na mądre arkusze to rzecz, której brakuje QGIS względem konkurencji.

11

Pogmerałem po sieci, i to co mi chodziło po głowie to był chyba PolyStrip. Co ciekawe chyba znów jest rozwijany, bo pamiętam że był właśnie tylko do 2.x gdy już 3.x był dawno w obrocie. Dodatko jest jeszcze AtlasGrid:

12

@szoon a nie ogarnie co tego po prostu drukowanie pdf w podziale na arkusze?

Wypuszczasz z QGIS jeden plik pdf i arkuszujesz w Adobe reader

13

muszę sprawdzić! Ale z reguły wysyłam to do firmy, dziwne, że oni by czegoś takiego nie wiedzieli :slight_smile:
